上海立浪 ZCRB 燃气紧急切断阀

本系列阀门是常开型脉冲触发式型电磁阀.具有事故自锁及手动复位功能。
  • 商品编号:NTLL1606070841
  • 商城售价:面议
  • 产品咨询:(请您佩戴耳麦,点击即可在线即时咨询,或直接拨打电话:400-885-6811)
  • 在线客服:(点击即可在线询价)
    •  有货
采购量:

扫一扫,更多惊喜!

  • 产品介绍
  • 规格参数
  • 包装清单
  • 售后服务

产品概述
    ZCRB系列燃气紧急切断阀是新型的燃气管道工程的安全配套装置,主要应用于以下场合:
    1、与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止恶性事故的发生。
    2、与热力设备的极限温度(压力)安全控制器联接。当设备内检测点的温度或压力超过设定的极限数值,自动快速关闭供气阀门,停止燃料的供给。
    3、与高层建筑的中央消防报警系统联接。当大厦发生火警时.自动切断大厦内的燃气供应,防止煤气爆炸的发生。
    4、在城市或工厂的燃气供应管网内设备ZCRB燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控紧急关闭事故现场的管线供气。本系列产品具有极佳的技术性能,供负荷损失和高可靠性。适用于煤气、天燃气及液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。
阀门功能及工作原理
    本系列阀门是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。
    1、阀门在日常工作中处于常状态,电磁阀线圈处于断电状态,不消耗电能。
    2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自销状态。此时即使撤去电源,阀门仍处于自锁关才闭状态,不会重新自动打开。
    3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到开关省力、快速。
    4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。根据客户要求也可提供断电关闭的常闭型紧急切断阀。
产品结构图


技术参数

阀门规格 DN15~DN350 防护等级 CEII P65/IP67
工作压力 0.04MPa 防爆等级 EexmII T4/Eexm II T5
关闭时间 少于1秒 密封材料 NBR橡胶
工作温度 15℃+60℃ 阀体材质 黄铜、不锈钢、碳钢
工作电压 交流:AC24V或220V 直流:DC12V/8.5W 质且认证 ISO9001
适用介质 煤气、天燃气、液化气

安装图

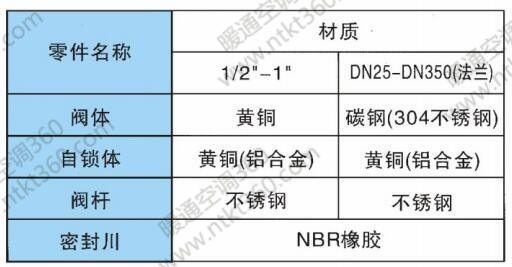

主要零件材质

阀门规格及安装尺寸表
规格(DN) L(长) H(高) 连接方式
15 68 120 丝扣
20 72 128
25 100 160
25 160 180
32 180 200
40 200 200
50 215 220
65 290 255
80 310 320
100 350 380
125 360 408
150 400 458
200 480 530
250 520 600
300 600 650
350 800 750

使用注意事项
    1、保管时应将本阀的各个对处通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。
    2、安装前应将本阀消防干净,交各螺纹连接处拧紧。
    3、本阀采用止回阀原理,只能单向截断,安装时必须注意阀门标志,将要保护的一端作为阀门入口。
    4、订货须注明法兰密封面形式,工作压力。
    5、必须正确使用本阀,如不按照本厂的使用说明,造成的损坏,责任一切自负。
    6、使用前请仔细阅读本说明书。
